Пожарная техника

Автоцистерна пожарная с лестницей

АЦ-8-40 КамАЗ-53229

Общий вид



Автоцистерна пожарная АЦ-8-40 (53215) на шасси КамАЗ-53215, оснащенная насосом пожарным ПН-40УВ предназначена для:

  • тушения крупных пожаров огнетушащими средствами;
  • доставки к месту пожара боевого расчета, пожарно-технического вооружения и запаса огнетушащих веществ;
  • подачи воды и воздушно-механической пены низкой и средней кратности через напорные рукава, ручные и лафетные стволы и пеногенераторы при тушении очагов пожара.

Автоцистерна может использоваться как самостоятельная боевая единица с забором пенообразователя из пенобака или постороннего резервуара и забором воды из цистерны, из водоема или из водопроводной сети. Автоцистерна рассчитана на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от минус 40 до плюс 40°С.

Автоцистерна состоит из следующих основных частей:

  • шасси с кабиной водителя
  • цистерны
  • водопенных коммуникаций
  • лафетного ствола
  • кабины боевого расчета
  • электрооборудования
  • комплекта пожарно-технического вооружения

Автоцистерна оборудована сигнально-громкоговорящей установкой "Корвет СГС-01".

Основная работа автоцистерны заключается в том, чтобы с помощью имеющегося оборудования и принадлежностей подавать в очаг пожара воду или воздушно-механическую пену до полной ликвидации возгорания.

Привод пожарного насоса осуществляется от двигателя автомобиля через коробку отбора мощности, редуктор и карданную передачу. Первоначальное заполнение всасывающей линии и насоса при заборе воды из водоема осуществляется вакуумной системой.

Автоцистерна может производить следующие операции:

  • подавать раствор пенообразователя из емкости;
  • подавать воду из цистерны, водоема или гидранта водопроводной сети;
  • работать на перекачку воды с другими автоцистернами при значительном удалении водоема от места пожара.

Электрооборудование автоцистерны состоит из электрооборудования шасси и дополнительного электрооборудования.

Питание автоцистерны осуществляется постоянным током напряжением 24В от бортовой сети шасси.

Пожарно-техническое вооружение на автоцистерне размещается на крышке кузова и в отсеках. ПТВ надежно закреплено специальными механизмами, зажимами и другими элементами крепления. Размещено ПТВ с учетом удобного доступа и быстрого съема.

Основные технические характеристики

Шасси КамАЗ-53229 (6x4), 53228 (6x6)
Двигатель:
тип
мощность, кВт (л.с.)

дизельный
176 (240)
Число мест боевого расчета 3+4 (модульная кабина )
Вместимость цистерны для воды, л 8000
Вместимость бака для пенообразователя, л 500
Насос пожарный:
расположение насоса
тип
подача, л/с
напор, м

заднее
ПН-40/УВ
40
100
Диаметр всасывающего патрубка, мм 125
Диаметр/количество напорных патрубков, мм/шт. 80/2
Расход лафетного ствола, л/с 40
Макс. скорость, км/ч 80
Масса полная, кг 21000
Габаритные размеры, м 8,7 x 2,5 x 3,2

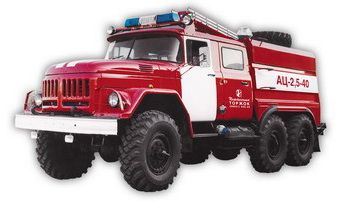

Автоцистерна пожарная
АЦ-2,5-40
  ЗИЛ-433362

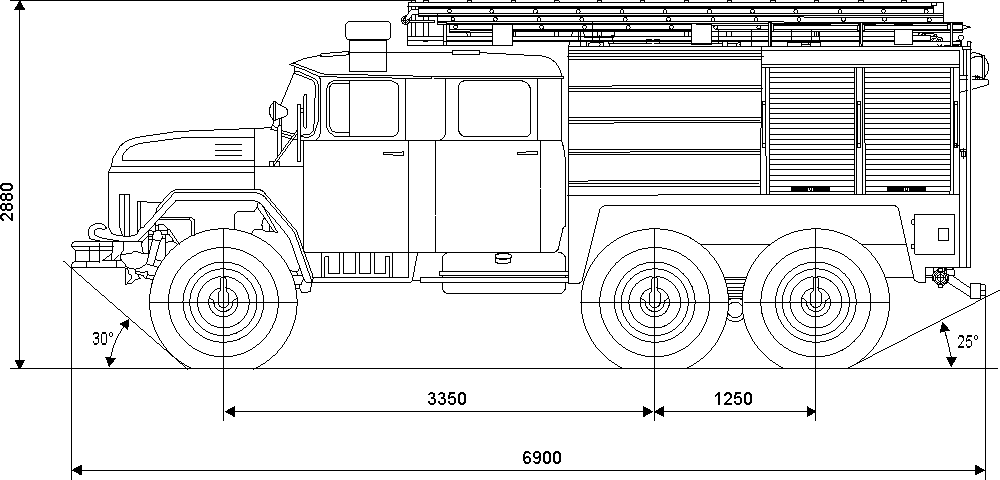

Общий вид

Автоцистерна пожарная АЦ-2,5-40(43340) на шасси высокой проходимости (6х6) семейства ЗИЛ-433440, оснащенная насосом пожарным ПН-40УВ предназначена для:

  • тушения пожаров огнетушащими средствами;
  • доставки к месту пожара боевого расчета, пожарно-технического вооружения и запаса огнетушащих веществ;
  • подачи воды и воздушно-механической пены низкой и средней кратности через напорные рукава, ручные и лафетные стволы и пеногенераторы при тушении очагов пожара.

Автоцистерна может использоваться как самостоятельная боевая единица с забором пенообразователя из пенобака или постороннего резервуара и забором воды из цистерны или водоема. Автоцистерна рассчитана на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от минус 40 до плюс 40°С.

Автоцистерна состоит из следующих основных частей:

  • шасси;
  • привода насосной установки;
  • цистерны с пенобаком;
  • водопенных коммуникаций;
  • системы управления;
  • кабины боевого расчета;
  • электрооборудования дополнительного;
  • комплекта пожарно-технического вооружения.

На доработанном шасси установлены: кабина боевого расчета, привод насоса, вакуумная система, цистерна для воды с баком для пенообразователя, насос и часть электрооборудования.

В отсеке и кабине размещено пожарно-техническое вооружение и элементы электрооборудования.

Автоцистерна оборудована сигнально-громкоговорящей установкой "Патриот"СГС-01, либо другого типа подобного класса.

Привод пожарного насоса осуществляется от двигателя автомобиля через КОМ, карданные валы и промежуточные опоры.

Первоначальное заполнение всасывающей линии и насоса при заборе воды из водоема осуществляется вакуумной системой.

Автоцистерна может производить следующие операции:

  • подавать воду для тушения пожара из цистерны, водоема или гидранта водопроводной сети;
  • работать на перекачку с другими автоцистернами при значительном удалении места пожара от водоема;
  • работать на перекачку с другими автоцистернами при значительном удалении места пожара от водоема;
  • подавать воздушно-механическую пену для тушения пожара. При подаче воздушно-механической пены пенообразователь в пеносместитель может подаваться из пенобака, цистерны или посторонней емкости, а вода забираться из цистерны, водоема, гидранта или от другой автоцистерны.

Электрооборудование автоцистерны состоит из электрооборудования шасси и дополнительного электрооборудования.

Питание потребителей автоцистерны осуществляется постоянным током напряжением 24В от бортовой сети шасси.

Электрооборудование автоцистерны состоит из следующих основных узлов:

  • в кузове: щиток управления; плафоны освещения отсеков; датчики уровня воды и пенообразователя; конечные выключатели контроля дверей отсеков.
  • в кабине водителя: щиток контроля; блок усиления сигнально-акустической установки.
  • на кабине шасси: фара-прожектор; свето-аккустическая балка с маяками.
  • на задней части кузова: фара; маяк.

Пожарно-техническое вооружение на автомобиле размещено в кабине боевого расчета, на крыше кузова и в отсеках. ПТВ надежно закреплено специальными механизмами, зажимами и другими элементами крепления. Размещено ПТВ с учетом удобного доступа и быстрого съема.

Основные технические характеристики

Шасси ЗИЛ-433440 (6x6)
Двигатель:
тип
мощность, кВт (л.с.)

карбюраторный
110 (150)
Число мест боевого расчета 6
Вместимость цистерны для воды, л 2500
Вместимость бака для пенообразователя, л 170
Насос пожарный:
расположение насоса
тип
подача, л/с
напор, м

среднее
ПН-40/УВ
40
100
Диаметр/количество всасывающего патрубка, мм 125/2
Диаметр/количество напорных патрубков, мм/шт. 80/2
Макс. скорость, км/ч 80
Масса полная, кг 10185
Габаритные размеры, м 6,9 x 2,5 x 2,88
